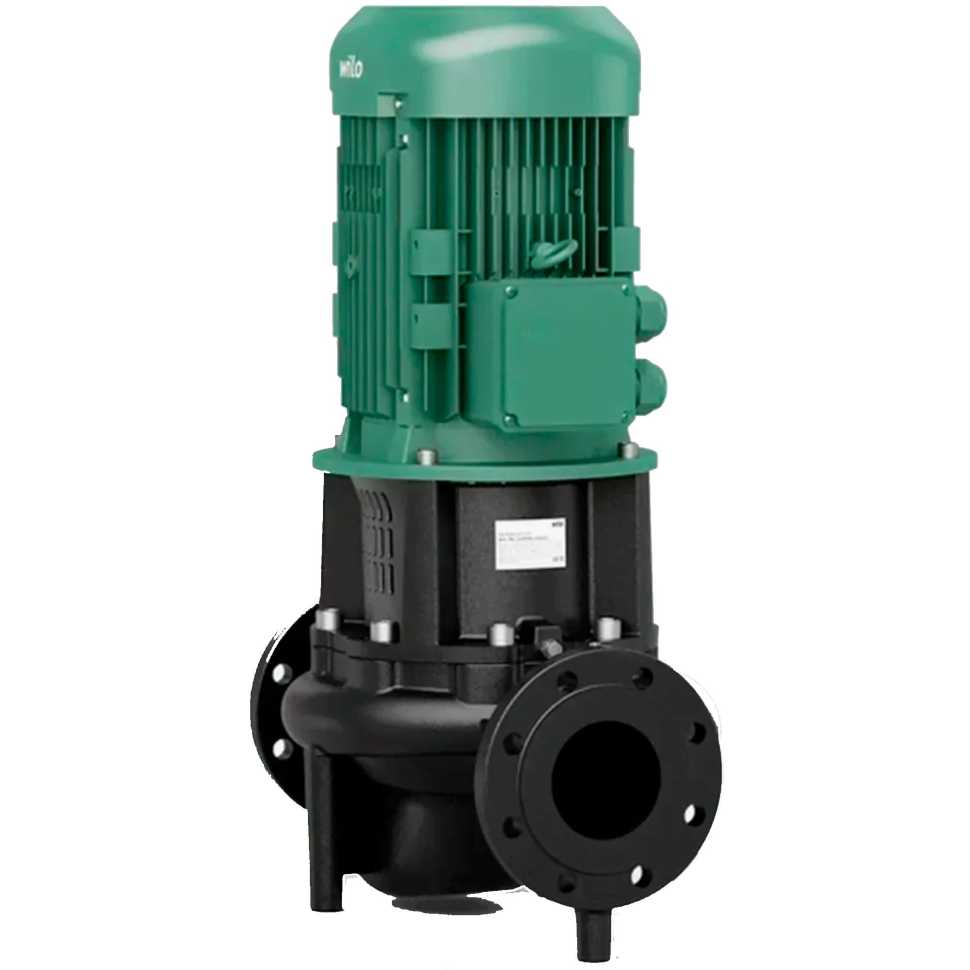

Насос циркуляционный ин-лайн WILO IL 40/140-2,2/2

Применение

Перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.

Обозначение

Особенности/преимущества продукции

• Низкие эксплуатационные затраты благодаря высокому КПД

• В серийном исполнении в корпусе электродвигателя предусмотрены отверстия для выхода конденсата

• Возможно применение в системах кондиционирования и охлаждения за счет надежного отвода конденсата благодаря оптимизированной конструкции соединительного элемента (запатентована)

• Высокая степень защиты от коррозии благодаря катафорезному покрытию.

• Всегда и везде доступные стандартные электродвигатели (в соответствии со спецификацией Wilo) и стандартные скользящие торцевые уплотнения

Технические характеристики

Допустимый диапазон температур от -20° C до +140° CПодключение к сети 3~400 В, 50 Гц (другие по запросу)Класс защиты IP 55Номинальный внутренний диаметр от DN 32 до DN 250Макс. рабочее давление 16 бар (25 бар по запросу)

Материалы

• Корпус насоса и фонарь: Стандартное исполнение: EN-GJL-250; опция: чугун с шаровидным графитом EN-GJS-400-18-LT

• Рабочее колесо: Стандартное исполнение: EN-GJL-200Специальное исполнение: Бронза CuSn 10

• Вал: 1.4122

• Скользящее торцевое уплотнение: AQEGG; другие скользящие торцевые уплотнения по запросу

Комплект поставки

• Насос

• Инструкция по монтажу и эксплуатации

Опции

• Вариант ...-L1 с рабочим колесом из бронзы (за отдельную плату)

• Вариант ...-H1 с корпусом из чугуна с шаровидным графитом (за отдельную плату)

• Вариант ...-P4 для макс. рабочего давления 25 бар (см. прайслист Wilo)

• По запросу возможны также исполнения, рассчитанные на другое напряжение и другую частоту, а также с допуском по нормам ATEX

Принадлежности

• Консоли для монтажа на фундаменте

• Термодатчик, реле отключения по сигналу с датчика KLF (PTC)

• Специальные электродвигатели

• Скользящие торцевые уплотнения специального исполнения

• Системы регулирования SC-HVAC, CC-HVAC и приборы управления

Общие указания – директивы ErP (экологический дизайн)

Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.На насосы, потребляющие мощность > 150 кВт, или имеющие подачу QBEP < 6 м3/ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.
