Основные компоненты дрона: полный разбор по винтикам

Квадрокоптер кажется сложным устройством, парящим в небе вопреки законам физики. Но если заглянуть под корпус, мы увидим логичную и слаженную систему. Понимание того, из каких основных узлов состоит квадрокоптер, — это первый шаг к выбору правильной модели, ее ремонту и даже самостоятельной сборке.

Давайте представим дрон как живой организм. У него есть «скелет» и «мышцы» для движения, «нервная система» и «мозг» для управления, а также «глаза» и «органы чувств» для ориентации в пространстве. В этой статье мы разберем основные компоненты дрона и объясним, как они работают вместе, чтобы вы могли сделать осознанный выбор.

Силовая установка и конструкция: «скелет» и «мышцы» дрона

Это физическая основа любого коптера — то, что держит его в воздухе и обеспечивает движение. Без этих элементов полет невозможен.

Рама — основание всего аппарата

Рама — это несущая конструкция, на которой крепятся все остальные детали. Она похожа на скелет: задает форму, прочность и вес устройства. Чаще всего рамы делают из:

• Углеволокна (карбона): Легкий и невероятно прочный материал. Идеален для гоночных и профессиональных моделей.
• Пластика: Дешевый и достаточно прочный для любительских и игрушечных дронов. Легко ломается при сильных ударах.
• Алюминия: Прочный, но тяжелее карбона. Встречается реже, в основном в кастомных сборках.

Форма рамы (чаще всего X-образная или H-образная) влияет на маневренность и расположение камеры.

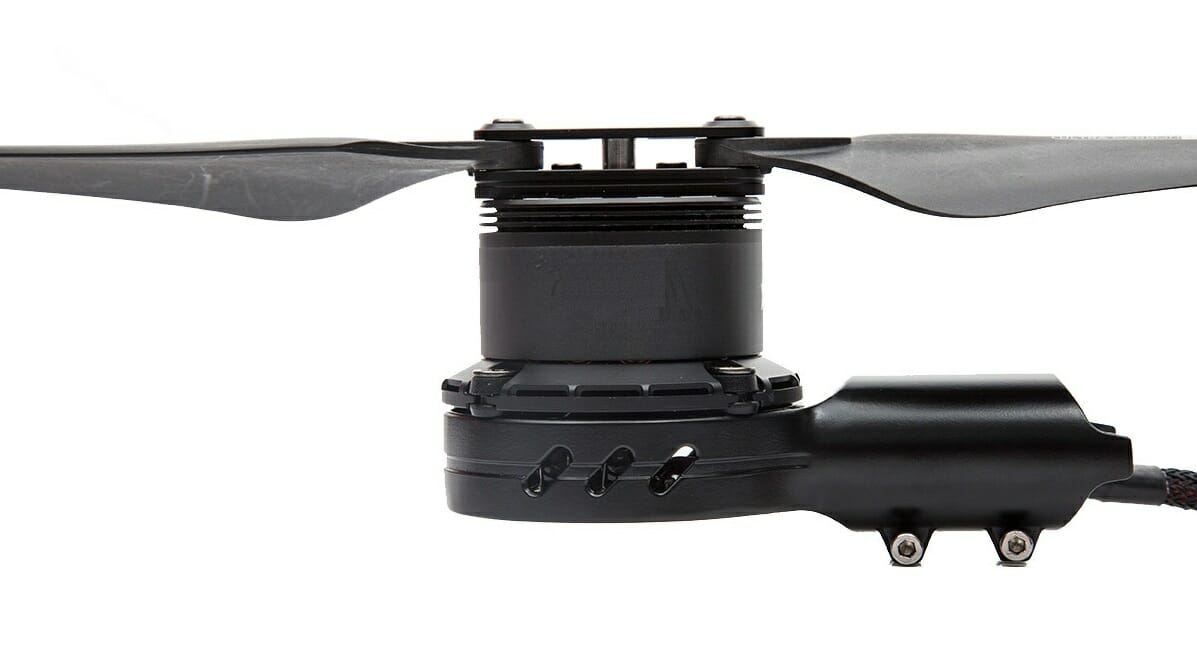

Бесколлекторные двигатели — источник движущей силы

Если рама — скелет, то моторы — это мышцы. В 99% современных квадрокоптеров используются бесколлекторные двигатели. Они эффективнее, мощнее и долговечнее своих старых, коллекторных собратьев. Их главная задача — с огромной скоростью вращать пропеллеры. Мощность мотора измеряется в kV (обороты на вольт).

Пропеллеры: как создается подъемная сила

Пропеллеры, или винты, — это «крылья» дрона. Их особая аэродинамическая форма при вращении создает разницу давлений: над лопастью давление ниже, под ней — выше. Эта разница и толкает дрон вверх, создавая подъемную силу.

Пара пропеллеров вращается по часовой стрелке, а другая пара — против. Это компенсирует реактивный момент и не дает дрону раскручиваться вокруг своей оси.

Посадочные шасси для защиты и амортизации

Шасси, или «ноги», нужны для двух вещей: мягкой посадки и защиты камеры с подвесом. На маленьких и гоночных дронах их может не быть вовсе — роль шасси выполняют нижние части рамы или моторов. На съемочных моделях они высокие, чтобы под корпусом поместилась камера.

Электронная начинка: «мозг» и «нервная система» коптера

Это самая сложная часть, которая превращает набор деталей в управляемый летательный аппарат. Электроника отвечает за стабилизацию, исполнение команд и питание системы.

Полетный контроллер — главный управляющий центр

Это мозг дрона. Небольшая плата с процессором и набором датчиков (гироскоп, акселерометр). Полетный контроллер (ПК) делает тысячи вычислений в секунду:

• Получает команды от пилота с пульта.
• Считывает данные с датчиков о положении дрона в пространстве.
• Отправляет точные команды на регуляторы скорости, чтобы выровнять коптер или выполнить маневр.

От качества полетного контроллера зависят стабильность полета и доступные функции.

Регуляторы скорости (ESC) — посредники между контроллером и моторами

ESC (Electronic Speed Controller) — это «нервные узлы», связывающие мозг с мышцами. Полетный контроллер работает со слабыми сигналами, а моторам нужен большой ток. Регулятор скорости принимает низковольтный сигнал от ПК и подает на мотор нужную мощность, заставляя его вращаться с определенной скоростью. На каждом луче квадрокоптера стоит свой ESC.

Аккумулятор (LiPo) — «сердце», питающее всю систему

Чаще всего это литий-полимерная (LiPo) батарея. Она дает энергию моторам, контроллеру, камере — абсолютно всему. Ключевые параметры аккумулятора:

• Напряжение (V): Влияет на максимальную мощность.
• Емкость (mAh): Определяет, как долго дрон продержится в воздухе.
• Токоотдача (C): Показывает, как быстро батарея может отдавать энергию.

LiPo-аккумуляторы требуют осторожного обращения. Их нельзя полностью разряжать, прокалывать или перезаряжать, так как это может привести к возгоранию.

Приемник и аппаратура управления: как пилот отдает команды

Аппаратура управления (пульт) — это то, что вы держите в руках. Внутри него находится передатчик. На самом дроне установлен небольшой приемник. Когда вы двигаете стик на пульте, передатчик кодирует это движение в радиосигнал и отправляет его на приемник. Приемник передает команду полетному контроллеру, и дрон ее выполняет.

Сенсоры и полезная нагрузка: «глаза» и «органы чувств»

Современные дроны — это не просто летающие платформы. Они оснащены множеством датчиков, которые делают их умнее, безопаснее и полезнее.

GPS-модуль для навигации и удержания позиции

GPS-приемник позволяет дрону определять свои координаты. Это открывает доступ к умным функциям:

• Удержание позиции: Коптер зависает в одной точке, даже если дует ветер.
• Возврат домой (Return to Home): При потере сигнала или по команде дрон сам вернется на точку взлета.
• Полет по точкам: Можно заранее задать маршрут на карте.

Камера и подвес: ключевые механизмы для качественной съемки

Это «глаза» дрона. Для качественной аэросъемки важны два элемента:

1. Камера: От ее разрешения, размера матрицы и оптики зависит качество картинки.

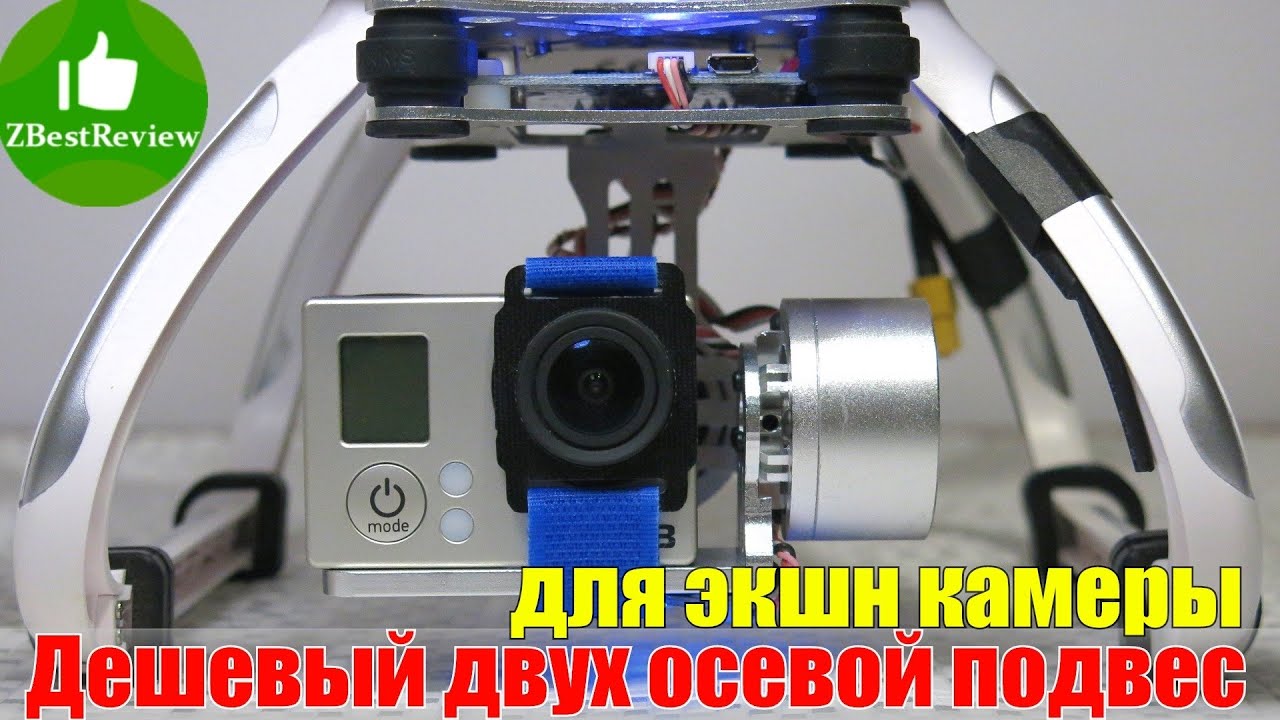

2. Подвес (Gimbal): Механическое устройство с собственными моторами, которое стабилизирует камеру по двум или трем осям. Он компенсирует все наклоны и вибрации дрона, обеспечивая идеально плавное видео.

Система FPV для полетов «от первого лица»

FPV (First Person View) — это технология, которая передает видео с курсовой камеры дрона в реальном времени на очки или монитор пилота. Вы видите мир так, как будто сидите в кабине. Эта система состоит из маленькой FPV-камеры, видеопередатчика (VTX) на дроне и видеоприемника у пилота. FPV — основа гоночных дронов и незаменима для полетов на большие расстояния.

Как все эти узлы и механизмы квадрокоптера работают вместе

Представим простой маневр — наклон вперед.

1. Пилот плавно двигает правый стик на пульте от себя.
2. Передатчик отправляет сигнал на приемник дрона.
3. Приемник сообщает полетному контроллеру: «Команда — лететь вперед».
4. «Мозг» (ПК) понимает, что для этого нужно наклониться, и отдает команду ESC.
5. Регуляторы скорости задних моторов получают сигнал увеличить обороты, а передних — уменьшить.
6. Задние пропеллеры создают больше тяги, дрон наклоняется вперед и начинает движение.
7. Гироскоп и акселерометр постоянно сообщают ПК о текущем угле наклона, позволяя удерживать его стабильно.

Весь этот процесс занимает сотые доли секунды.

Как комплектующие определяют назначение дрона

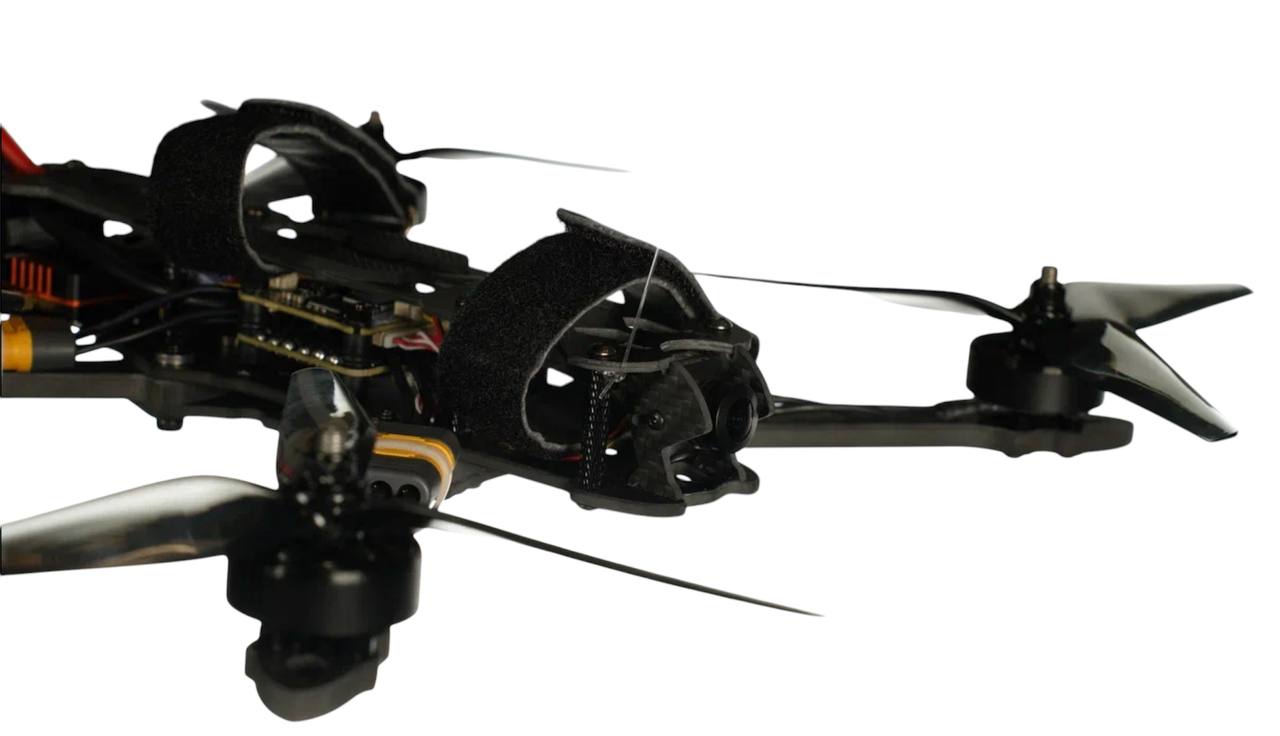

Набор и характеристики компонентов напрямую влияют на то, для чего предназначен дрон. Сравним два популярных типа: гоночный FPV-коптер и дрон для аэросъемки.

Компонент	Гоночный дрон	Дрон для аэросъемки
Рама	Легкая, компактная, из карбона. Максимальная прочность.	Более крупная, часто складная. Есть место для подвеса.
Двигатели	Очень мощные, с высоким kV для резких маневров.	Менее оборотистые, но более эффективные для долгого полета.
Камера	Две камеры: курсовая FPV для пилота и экшн-камера для записи.	Одна высококачественная камера на трехосевом подвесе.
GPS-модуль	Часто отсутствует для экономии веса. Управление полностью ручное.	Обязательный компонент для удержания позиции и автопилота.
Аккумулятор	Небольшая емкость, высокая токоотдача для пиковой мощности.	Большая емкость для максимального времени полета (25-40 мин).

Как видите, основные узлы и механизмы квадрокоптера могут сильно отличаться в зависимости от задач. Гоночному дрону важна скорость и маневренность, а съемочному — стабильность и качество картинки. Понимая роль каждого компонента, вы без труда определите, какая модель подходит именно вам.

---

Часто задаваемые вопросы

### Что самое главное в квадрокоптере?

Если выделять один компонент, то это полетный контроллер. Он является «мозгом» устройства, который координирует работу всех систем, от двигателей до GPS. От его качества и прошивки зависит стабильность, управляемость и функциональность дрона.

### Можно ли собрать дрон самостоятельно, зная его состав?

Да, вполне. Сборка DIY-дронов (Do It Yourself) — популярное хобби. Зная основные компоненты, можно подобрать их под свои задачи (например, для гонок или фристайла) и собрать уникальный аппарат. Это требует базовых навыков пайки и понимания электроники, но результат того стоит.

### Какие детали квадрокоптера ломаются чаще всего?

Самые уязвимые части — пропеллеры. Они являются расходным материалом и ломаются при любом серьезном столкновении. На втором месте по частоте поломок — лучи рамы и двигатели, особенно при жестких падениях.

### В чем разница между дроном и квадрокоптером?

«Дрон» — это общее название для любого беспилотного летательного аппарата (БПЛА), он может выглядеть как самолет или вертолет. «Квадрокоптер» — это конкретный тип дрона, который использует для полета четыре винта. По сути, любой квадрокоптер является дроном, но не каждый дрон — квадрокоптер.
